Tosduino UNO R3, LCD, Servo, Sonar HC-SR04

Всем доброго дня.

Представляю вашему вниманию, свои первые наработки и тесты платы Arduino. С примером кода.

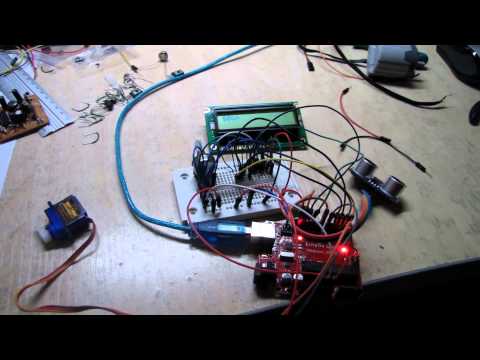

В этом проекте я использовал:

Макетная планка - SYB 46

Аналог Arduino UNO - Tinyos UNO

Ультразвуковой датчик - HC-SR04

Серво-моторчик SG90

Дисплей - RC1602A-GHY-CSX

Потенциометр - B5K

Происходит следующее.

Датчик расстояния замеряет расстояние и выводит информацию на дисплей, и в зависимости от расстояния (от 3 см до 60 см) крутит серво моторчик.

Потенциометр служит в качестве настройки контраста дисплея.

Также код лежит и на GitHub GitHub

Вот исходник кода программы для этого проекта.

#include

#include

LiquidCrystal lcd(12, 11, 5, 4, 3, 2); // к каким портам подключен дисплейUltrasonic ultrasonic(8,13); // порты подключения сонара

int servoPin = 7; // порт подключения серво моторчикаint myAngle; // ременная для мотора

int pulseWidth;

void setup()

{

  lcd.begin(16, 2); // определение дисплея как 16 символьный 2-х строчный

  lcd.print("Testing ..."); // выводим первое слово

  delay(1000); // ждем

  pinMode (servoPin, OUTPUT); // задаем порт мотора как выход

}

void servoPulse(int servoPin, int myAngle) // функция для сервы

{

  pulseWidth = (myAngle * 10) + 400;

  digitalWrite(servoPin, HIGH);

  delayMicroseconds(pulseWidth);

  digitalWrite(servoPin, LOW);

}

void loop()

{

  int rast = ultrasonic.Ranging(CM); // переменная для расстояния



  rast = map (rast, 5,60, 15, 215 ); // преобразование переменной расстояния в       понятное значение для мотора.

  servoPulse(servoPin, rast); // обращаемся к функции сервы



  lcd.clear(); // очищаем дисплей

  lcd.setCursor(0, 0); // ставим курсор на первый символ первой строки (первая     это 0)

  lcd.print(ultrasonic.Ranging(CM)); // выводим данные с сонара на дисплей          lcd.print("cm"); // и дописываем в конце единицу измерения
  lcd.begin(16, 2); // объявляем исплей, 16 символьный , 2 строчный

  lcd.print("Testing ..."); // выводим стартовое сообщение



  delay(10); // ждем 10 милисекунд

}

Схему подключения на даный момент еще не нарисовал.

Оказывается все достаточно просто. Будут вопросы пишите, постараюсь ответить на все возможные вопросы.
